FreeCAD

FreeCAD Installation

Unter DEB 10 konnte ich 2022 z.B. FreeCAD 0.18 direkt installieren.
Aber direkt auf der FreeCAD-Seite gab es neuere Versionen,
mit signifikanten Verbesserungen.
Um nicht das aktuelle DEB mit externen Quellen zu destabilisieren,
ist es besser über eine KVM zu gehen.
Das bedeutet z.B. unter Linux Mint → MX-Linux auf die freecad.org -Seite gehen
und direkt das AppImage 0.20.2 für Linux runter laden (Stand 09.06.23).
Mittlerweile (26.04.26) wird FreeCAD z.B. 1.1.1 als AppImage angeboten
und DEB 13 bietet FreeCAD 1.0.0 an.
Die anfangs genannte Argumentation schwächt sich also langsam ab.
Habe ich ein AppImage runter geladen, verschiebe ich es in einen
vorher erstellten Ordner exe und mache es Ausführbar.
Dann kann ich es durch direktes anklicken starten.

cd Downloads
ls

chmod +x FreeCAD_1.1.1-Linux-x86_64-py311.AppImage

mv FreeCAD* ~/Schreibtisch/exe/

./FreeCAD_1.1.1-Linux-x86_64-py311.AppImage

Leider wird FreeCAD zurzeit nicht im Menü eingebunden.
Das kann aber schnell nachgeholt werden,
indem man eine entsprechende .desktop Datei erstellt.

cd ~/.local/share/applications/

nano FreeCAD.desktop

[Desktop Entry]
Name=FreeCAD
Exec="/home/m/Schreibtisch/exe/FreeCAD_1.1.1-Linux-x86_64-py311.AppImage" %F
Type=Application
Categories=Graphics;Engineering;

Damit habe ich einen Menüeintrag unter Graphics > FreeCAD erzeugt.
Ein passendes Logo finde ich unter wikimedia.org
welches ich mir als 240x240 Pixel runter geladen habe.

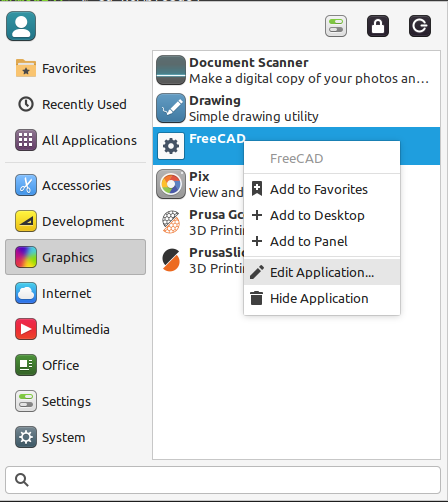

Einbinden kann ich es, indem ich mit rechter Maustaste auf das
bestehende "leere" FreeCAD-Logo klicke.
Unter MX-Linux funktioniert leider kein Rechts-Klick.

Dann kann ich in der Kopfzeile All Icons durch Image Files ersetzen
und dann zum FreeCAD-logo.svg.png gehen und selektieren.

Nach dem Save, habe ich im Menü auch das passende Symbol.

Zum Anfang

Bauteile Bezeichnung

Weil ich es leicht wieder vergesse, habe ich mir hier notiert, wie man Text auf ein Bauteil prägt.
Zuerst erzeugt man einen Volumenkörper via Part Design > Create Body
Dann zeichnet man die Kontur in der gewünschten Ebene via Create Sketch z.B. in der X-Y-Ebene.

Dann geht man in den Arbeitsbereich Draft.
Hier wählt man über die Ansicht die richtige Ebene aus und wählt Shape from Text
Als String setzt man den gewünschten Text ein.
Um das Font file auswählen zu können, muss man wissen wo die liegen.
Unter Linux Mint z.B. unter /usr/share/fonts
In meinen Fall habe ich folgendes gewählt. /usr/share/fonts/opentype/urw-base35/NimbusSans-Regular.otf
Die Position habe ich vor dem OK drücken auf das Bauteil plaziert, Höhe 3 mm.
Das das in allen 3 Achsen korrekt sein sollte, bietet sich Edit > Placement an.

Nun kann ich im Arbeitsbereich Part > Extrude auswählen z.B. 1 mm.
Im Arbeitsbereich OpenSCAD kann ich den Text vom ersten Körper abziehen.

Zum Anfang

Schrauben

Für Schrauben benötigt man häufig die Informationen wie Kopfdurchmesser, Höhe,
Breite und Höhe der Mutter, Bohrdurchmesser für das Gewinde, etc.
Um das nicht jedes Mal wieder ausrechnen zu müssen, habe ich mir eine kleine Tabelle gemacht.

Linsenschrauben Kreuz DIN 7985, Flachkopf Kreuz ISO 14583 ,
Sechskantmutter DIN 934, Vierkantmuttern DIN 557

1. Zeile: sind die DIN oder ISO-Werte, meist von wuerth.de
Bei der Vierkantmutter habe ich noch die niedrige Bauform DIN 562 hinzugefügt.

2. Zeile: sind gemessene und berechnete Werte.
Um von der Schlüsselweite SW einer Mutter zum Aussen-Durchmesser zu kommen,
habe ich die tatsächliche Breite gemessen und daraus den Durchmesser berechnet.
d = SW / cos(30°)

3.Zeile: sind durch probieren entstandene empfohlene Werte für PLA oder PETG.
In fett bestätigt…

Type	Kopfdurchm. Linsenk.höhe DIN 7985	Kopfdurchm. Flachk.höhe ISO 14583	Sechskantmutter Kopfhöhe DIN 934	Vierkantm. Kopfhöhe DIN 557/562	Durchg.loch (fein/mittel/grob)
M2	∅4 x 1,6 mm ∅3,71 x 1,22 -	∅4 x 1,6 mm ∅3,72 x 1,26 ∅4 x 1,7	SW4 x 1,6 mm 3,9 x 1,56 → ∅4,47 ∅4,55 x 1,7	SW4 x `1,2 mm` - -	2,2 / 2,4 / 2,6 ∅2,3
M2,5	∅5 x 2 mm - -	∅5 x 2,1 mm ∅4,86 x 1,82 ∅5,1 x 2	SW5 x 2 mm 4,93 x 1,85 → ∅5,69 ∅5,75 x 2	SW5 x `1,6 mm` - -	2,7 / 2,9 / 3,1 ∅2,8
M3	∅6 x 2,4 mm - -	∅5,6 x 2,4 mm ∅5,38 x 1,93 ∅6 x 2,5	SW5,5 x 2,4 mm 5,41 x 2,29 → ∅6,25 ∅6,3 x 2,5	SW5,5 x `1,8 mm` 5,42x1,67 5,6x2	3,2 / 3,4 / 3,6 ∅3,3
M4	∅8 x 3,1 mm - -	∅8 x 3,1 mm ∅6,93 x 2,52 -	SW7 x 3,2 mm 6,89 x 3,07 → ∅7,96 ∅8,1 x 3,3	SW7 x 3,2/`2,2 mm` - -	4,3 / 4,5 / 4,8 ∅4,4
M5	∅10 x 3,8 mm ∅9,7 x 3,84 ∅10,1 x 3,9	∅9,5 x 3,7 mm - -	SW8 x 4 mm 7,94 x 3,8 → ∅9,17 ∅9,3 x 4,0	SW8 x 4/`2,7 mm` - -	5,3 / 5,5 / 5,8 ∅5,4
M6	∅12 x 4,6 mm - -	∅12 x 4,6 mm ∅9,3 x 3,77	SW10 x 5 mm 9,81 x 4,81 → ∅11,33 ∅11,5 x 5	SW10 x 5/`3,2 mm` -	6,4 / 6,6 / 7,0 -
M8	∅16 x 6 mm -	∅16 x 6 mm 12,78 x 5,01	SW13 x 6,5 mm 12,87 x 6,31 → ∅14,86 ∅15 x 6,5	SW13 x 6,5/`4 mm` -	8,4 / 9 / 10 -
M10	∅20 x 7,5 mm -	20 x 7,5 mm 16,78 x 6,37	SW17 x 8 mm 16,92 x 7,88 → ∅19,54 ∅20 x 8	SW17 x 8/`5 mm` -	10,5 / 11 / 12 -

Zum Anfang
